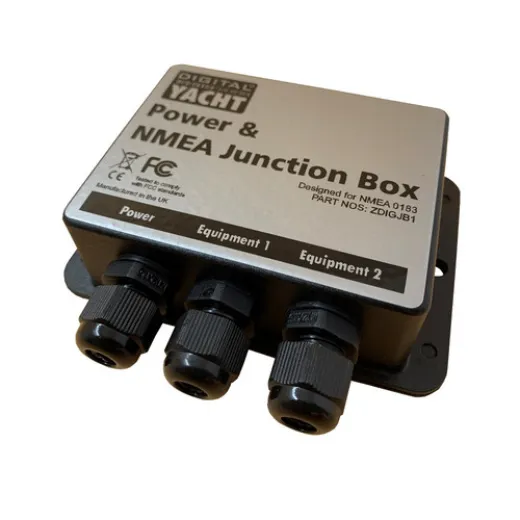

Digital Yacht JB1 Verbindungsbox NMEA 0183

BESCHREIBUNG

Viele Systeme verwenden immer noch NMEA 0183 für die Konnektivität. Es handelt sich um ein einfaches Zweidraht-System, jedoch gibt es keine Standard-Farbcodes oder Steckertypen. Das bedeutet, dass Installateure ihre eigene Lösung finden müssen. NMEA-Geräte, die Daten übertragen, werden „Talker (Sprecher)“ genannt. Sie werden mit Geräten verbunden, die Daten empfangen – sogenannte “Listener”(Zuhörer)“. Mit anderen Worten: NMEA OUT geht an NMEA IN. Bei einer Plus- und Minus-Polarität für NMEA-Daten handelt es sich um zwei Drähte. Während ein Talker an mehrere Zuhörer senden kann (typischerweise bis zu 5 Geräte), können zwei Talker ohne die Verwendung eines speziellen Multiplexers nicht miteinander verbunden werden.

Eine typische Installation wäre der Anschluss eines AIS-Transponders an einen Plotter. Der NMEA-Ausgang des AIS wird mit dem NMEA-Eingang des Plotters verbunden. Wenn Sie eine WLAN-Verbindung für ein iPad oder Tablet hinzufügen müssen, könnte unser WLN10SM auch an den NMEA-Ausgang des AIS angeschlossen werden. Möglicherweise haben einige Geräte mehrere NMEA-Ausgänge: Einer mit 4800 Baud für traditionelle Geräte und einer mit 38400 Baud für AIS. Beide benötigen eine eigene, dedizierte Verdrahtung.

Die neue JB1-Anschlussdose von Digital Yacht ist eine einfache, leicht zu installierende Lösung für NMEA 0183- und Stromverbindungen. Sie verwendet ein patentiertes Federschloss-Terminalsystem von Wago. Damit lassen sich Kabel unterschiedlicher Größe in Sekundenschnelle anschließen und verbinden.

Die internen Verbindungen verwenden ein patentiertes Wago-System. Die Zweiwege-Verbindungsblöcke messen nur 12 x 18 mm und können entfernt werden, um das Einführen dünner Kabel zu erleichtern. Öffnen Sie den Hebel, führen Sie das Kabel ein und schliessen Sie es wieder für eine zuverlässige isolierte Verbindung.

&nbsp,

EIGENSCHAFTEN

• Einfache Lösung für NMEA 0183- und 12/24V-Gleichstromversorgungskonnektivität


• Kompakte, wasserdichte Anschlussdose – misst nur 105 x 70 x 35 mm


• Drei Einlassdrüsen – Sie können weitere Drüsen hinzufügen, wenn Sie dies wünschen.


• Geliefert mit zwei x 3-Wege-Wago-Anschlussblöcken (empfohlen für positive und negative Leistungsanschlüsse) und sechs x 2-Wege-Anschlüssen (empfohlen für NMEA)


• Heben Sie einfach den Hebel an, führen Sie die Kabel in den Block ein und schnappen Sie zu für zuverlässige Verbindungen


• Akzeptiert Kabel von 0,25 mm bis 4 mm – Sie können auch kleinere Kabel zusammen verdrillen


• Die Wago-Verbinder werden mit Hilfe der mitgelieferten Klettverschlusspads an der inneren Basis befestigt, so dass die Verbindungen vor dem Zusammenbau des Gehäuses leicht vervollständigt und dann fixiert werden können


• Kann das Gerät wasserdicht nach IPX6 machen


• Einschließlich 1 m Stromeingangskabel (5 A)
